微晶B系轨道投射灯: B30/B36-CF26

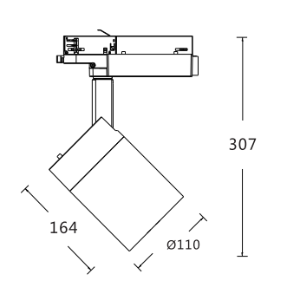

产品图片	产品线图

一.产品功能与描述:

微晶B系轨道射灯,适配五线三回路,四线三回路,三线单回路轨道.

1. 结构紧凑、外观简洁、大方.

2. 便捷式多种光学配件组装与更换结构,无需工具实现光学配件的更换与组合.

3. 30度大防眩角无漏光结构设计，有效避免杂散光.

4. 高光效COB光源配合高效率透镜, 实现窄,中,宽多种配光.

二.产品特性:

机械结构

Mechanical structure

芯片与光学

Optics & Certification

驱动与控制

Driver & Controlling

灯体Shape: 圆形 Circular

尺寸 Dimension : ø110*307

型号 Model: B30-CD26/B36-CD26

材料 : 高导热铝合金灯体, 冷轧钢支撑主件

Material : Die Lure alumium with high

conductivity, Stainless steel yoke

结构 : 免焊导电支架, 一体式无漏光设计

Structure: no light-leaking & solder

free design

转动与定位 Positionizing & rotation

水平转动365° , 垂直转动 90°

Horizonal rotation 365°, Vertical 90°

外观 : 表面无螺丝, 无露线

Appearance: No screw & wire outside

表面处理: 环保静粉末喷涂工艺, 持久耐磨

Treatment: Environmentally static

powder coating ,durable & wearing

重量 Weight：1.60kg

颜色 Color：黑色/白色 Black/White

安装：单回路/三回路轨道

Installation : Single circuit/ 3 circuit track

光源 Light source: COB

功率 Power：30W/36W

电压 voltage：36V

电流 curren：800mA/900mA

光束角 Beam Angle：8° ,12°,24°,38°

透镜：高透光率PMMA(92%)

Lens: High light transmittance up to 92%

光学配件：15°,27°,48°,10X60°

Lens: 15°,27°,48°,10X60°

色温ColorTemp.：3000K/3500K/4000K

色容差 Color tolerance：≤3

显色指数 Rendering index：Ra≥97

驱动: 220V恒流驱动

过流, 过压, 过热保护, 无频闪

Drive: 220V Constant current driver

Over load & heat protection

flicker free

调光：单灯调光/可控硅/0-10V/Dali 调光

Dimming:Independant Continouosly

dimming/Silicon/0-10V/Dail dimming

调光深度 Dimming limits: 1-100%

控制：无线智能控制

Dimming:Independant Continouosly

dimming/Silicon/0-10V/Dail dimming

三.产品与体系认证

产品认证 Product Certification：CCC

质量体系认证 QCS.certification：ISO9001

环境管理体系认证 EMS. Certification：ISO14001

职业安全体系认证 OHSMS certification：ISO45001

四.安全与服务

灯具类别 Ⅰ类灯具

环境温度 -20℃~40℃

工作寿命 Working life：50000 hrs

防护等级 Ingress Protection rating：IP20

A类配件	可配一到两款透镜
柔光透镜 LEN-3-84-S	拉光透镜 LEN-3-84-L	蜂网片 HM-3-84-BK
B类配件	只可配一款透镜
防眩筒 AG-B-110-BK
三类配件	只可配一款透镜
遮光扇叶 BD-110-BK

图例	控制	图例	控制

	单灯无极调光 Independant Continouosly dimming		1-10V回路调光 1-10V Circuit dimming

	可控硅回路调光 Silicon circuit dimming		遥控智能调光 Remote intelligent dimming

图例	具体参数		角度：8°

	型号：B30-CF26-3S 光束角：8° 功率：30W 光通量：820lm 光效：27.3lm/W			型号：B36-CF26-3S 光束角：8° 功率：36W 光通量：1123lm 光效：31.2lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	48541	0.17	1	56308	0.17
	2	12135	0.34	2	14077	0.34
	3	5393	0.51	3	6256	0.51


图例	具体参数		角度：12°

	型号：B30-CF26-3N 光束角：12° 功率：30W 光通量：1638lm 光效：54.6lm/W			型号：B36-CF26-3N 光束角：12° 功率：36W 光通量：2030lm 光效：56.4lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	24457	0.23	1	28371	0.23
	2	6114	0.47	2	7093	0.47
	3	2717	0.71	3	3152	0.71


图例	具体参数		角度：24°

	型号：B30-CF26-3M 光束角：24° 功率：30W 光通量：1980lm 光效：66.0lm/W			型号：B36-CF26-3M 光束角：24° 功率：36W 光通量：2356lm 光效：65.4lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	8679	0.37	1	10068	0.37
	2	2170	0.74	2	2517	0.74
	3	964	1.11	3	1119	1.11


图例	具体参数		角度：38°

	型号：B30-CF26-3W 光束角：38° 功率：30W 光通量：2267lm 光效：75.6lm/W			型号：B36-CF26-3W 光束角：38° 功率：36W 光通量：2841lm 光效：78.9lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	3907	0.70	1	4532	0.70
	2	977	1.40	2	1133	1.40
	3	434	2.10	3	504	2.10
