魔光8系轨道投射灯 - 易谷照明-专注博物馆灯光照明

产品型号详细描述配件调光控制配光曲线

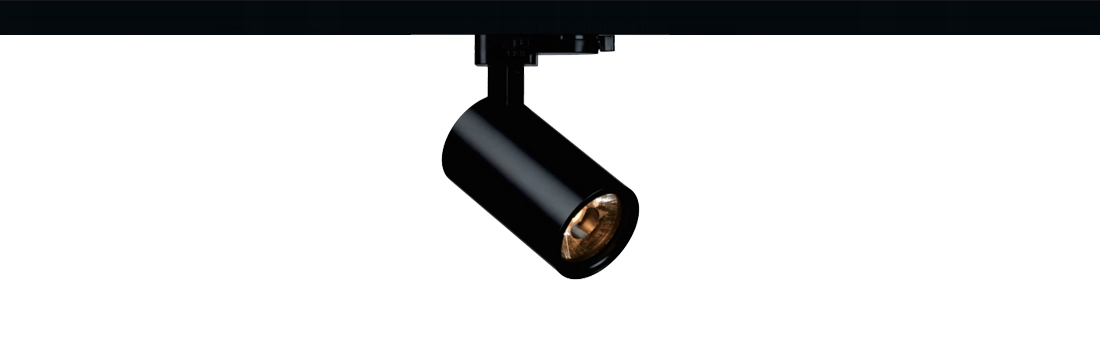

魔光8系轨道投射灯: 819/824-CD29
产品图片	产品线图

一.产品功能与描述:

语光变焦轨道灯，适配五线三回路，四线三回路，三线单回路轨道。

1. 配置丰富光学镜片变光的新型灯具！

2. 相比于旧款灯具更加高效，出光效率提高20%！

3. 创新可变防眩设计，根据要求灵活改变防眩角，且不影响出光效果！

4. 定位与调节刻度显示，保证调光与防眩角度精准，可靠！

5. 非标定制，专有客户logo显示。

二.产品特性:

机械结构

Mechanical structure

芯片与光学

Optics & Certification

驱动与控制

Driver & Controlling

-灯体 Shape：圆形 Circular

6 系 Series 6

-型号 Model：6C8-CD29/612-CD29

-尺寸/重量 Dimension/Weight：

ø65*113.8/0.53kg

8 系 Series 8

-型号 Model：819-CD29/824-CD29

-尺寸/重量 Dimension/Weight：

ø85*148/0.95kg

-材料 : 高导热铝合金灯体, 冷轧钢支撑主件

Material : Die Magic alumium with high Conductivity，Stainless steel yoke

-结构 : 免焊导电支架，一体式无漏光设计

Structure：no light-leaking & solder free design

-转动与定位 Positionizing & rotation

水平转动 365° , 垂直转动 90°

Horizonal rotation 365°, Vertical 90°

-外观 : 表面无螺丝 , 无露线

Appearance：No screw & wire outside

-表面处理：环保静粉末喷涂工艺，持久耐磨

Treatment：Environmentally static

powder coating，durable & wearing

-颜色 Color：黑色 Black/白色 White

-安装：单回路/三回路轨道/吸顶

Installation：Single circuit/ 3 circuit track/ceiling

-光源 Light source：CITIZEN COB

6 系 Series 6

-功率 Power：8W/12W

-电压 voltage：9.4V/31.5V

-电流 curren：650mA /300mA

8 系 Series 8

-功率 Power：19W/24W

-电压 voltage：31.5V

-电流 curren：480mA /600mA

-光束角 Beam Angle：10°/25°/35°/55°

-透镜：高透光率PMMA(92%)

Lens：High light transmittance up to 92%

-光学配件：27°，48°，60°，洗墙

Optical accessories：27°，48°，60°，wall wash

-色温 Color Temp.：3000K/3500K/4000K

2700-6300K

-色容差 Color tolerance：≤3

-显色指数 Rendering index：Ra≥97

-工作寿命 Working life：50000 hrs

-防护等级 Ingress Protection rating：IP20

-驱动: 220V恒流驱动

过流，过压，过热保护，无频闪

Drive：220V Constant current driver

Over load & heat protection flicker free

-调光：单灯调光/可控硅

0-10V/Dali 调光

Dimming：Independant Continouosly

dimming/Silicon/0-10V/Dail dimming

-调光深度 Dimming limits：1-100%

-控制：无线智能控制

Dimming： Independant Continouosly

dimming/Silicon/0-10V/Dail dimming

三.产品与体系认证

产品认证 Product Certification：CCC

质量体系认证 QCS.certification：ISO9001

环境管理体系认证 EMS. Certification：ISO14001

职业安全体系认证 OHSMS certification：ISO45001

四.安全与服务

灯具类别 Ⅰ类灯具

环境温度 -20℃~40℃

工作寿命 Working life：50000 hrs

防护等级 Ingress Protection rating：IP20

A类配件	可配一到两款透镜
柔光透镜 LEN-2-51-S	拉光透镜 LEN-2-51-L	蜂网片 HM-2-51
B类配件	只可配一款透镜
洗墙透镜
三类配件	只可配一款透镜
遮光扇叶

图例	控制	图例	控制

	单灯无极调光 Independant Continouosly dimming		1-10V回路调光 1-10V Circuit dimming

	可控硅回路调光 Silicon circuit dimming		遥控智能调光 Remote intelligent dimming

图例	具体参数		角度：10°

	型号：819-CD29-3N 光束角：10° 功率：19W 光通量：1588.5lm 光效：83.6lm/W			型号：824-CD29-3N 光束角：10° 功率：24W 光通量：1924lm 光效：80.32lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	39598	0.22	1	39598	0.22
	2	9900	0.44	2	9900	0.44
	3	4400	0.64	3	4400	0.64


图例	具体参数		角度：25°

	型号：819-CD29-3M 光束角：15° 功率：19W 光通量：1623.8lm 光效：85.47lm/W			型号：824-CD29-3M 光束角：15° 功率：24W 光通量：1970lm 光效：82.11m/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	7242	0.45	1	7242	0.45
	2	1810	0.91	2	1810	0.91
	3	804	1.36	3	804	1.36


图例	具体参数		角度：35°

	型号：819-CD29-3W 光束角：35° 功率：19W 光通量：1694.4lm 光效：89.2lm/W			型号：824-CD29-3W 光束角：35° 功率：24W 光通量：2056lm 光效：85.7lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	4362	1.36	1	4362	1.36
	2	1090	2.77	2	1090	2.77
	3	484	4.16	3	484	4.16


图例	具体参数		角度：55°

	型号：819-CD29-3F 光束角：55° 功率：19W 光通量：1765lm 光效：92.9lm/W			型号：824-CD29-3F 光束角：55° 功率：24W 光通量：2142lm 光效：89.25lm/W

	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	2360	1.36	1	2360	1.36
	2	590	2.77	2	590	2.77
	3	262	4.16	3	262	4.16
