8系可调光斑大小投影灯：T820/T825

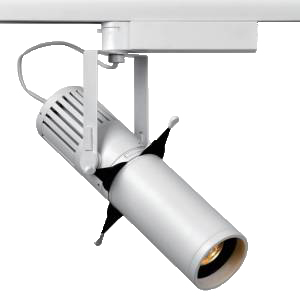

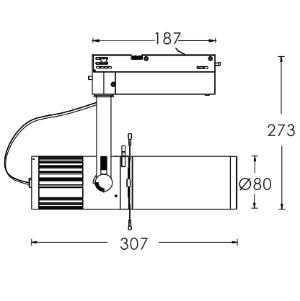

产品图片	产品线图

一.产品功能与描述:

8系投影灯，适配五线三回路，四线三回路，三线单回路轨道。

1. 两个系列：光斑大小可调与无蓝边系列。

2. 尺寸紧凑！外径80毫米，用于3米以上空间投影。

3. 成像清晰，无蓝边，专利号：201621142998.5

4. 专利配件便捷换取模组，采用扣合连接，便捷菲林更换，直接插拔换取。

5. 一体式无漏光结构，充分展示被照物，消除杂散光。

6. 专利调焦系统，手旋调节，方便快捷，专利号：201620219177.5

7. 广泛应用于博物馆，美术馆，展览馆等专业照明场所。

二.产品特性:

机械结构

Mechanical structure

芯片与光学

Optics & Certification

驱动与控制

Driver & Controlling

-灯体 Shape：圆形 Circular

-型号/尺寸 Model/Dimension：

T820ø80*307 T825Tø80*307

-材料 : 压铸铝材质，无外露明线

Material : Die Magic alumium with high Conductivity，Stainless steel yoke

-结构 : 免焊导电支架，一体式无漏光设计

Structure：no light-leaking & solder free design

-转动与定位 Positionizing & rotation

水平转动 365° , 垂直转动 90°

Horizonal rotation 365°, Vertical 90°

-外观 : 表面无螺丝 , 无露线

Appearance：No screw & wire outside

-表面处理：环保静粉末喷涂工艺，持久耐磨

Treatment：Environmentally static

powder coating，durable & wearing

-颜色 Color：黑色 Black/白色 White

-重量 Weight：1.58Kg/1.70Kg

-安装：单回路/三回路轨道/吸顶

Installation：Single circuit/ 3 circuit track/ceiling

-光源 Light source：LED

-功率 Power：20W/25W

-电压 voltage：31.5V

-电流 curren：450/600mA

-光束角 Beam Angle：25°

-透镜：高透光率PMMA(92%)

Lens：High light transmittance up to 92%

-光学配件：logo片

Optical accessories：GoBo

-色温 Color Temp.：3000K/3500K/4000K/2700-6300K

-色容差 Color tolerance：≤2

-显色指数 Rendering index：Ra≥97

-蓝光危害 Blue Light Hazard：达到低危险类（RG1)要求

-紫外线相对含量 Relative UV content <5μW/lm

-驱动：220V恒流驱动

过流，过压，过热保护，无频闪

Drive：220V Constant current driver

Over load & heat protection flicker free

-调光：单灯调光/可控硅/0-10V/Dali 调光/蓝牙调光

Dimming:Independent Continouosly

dimming/Silicon/0-10V/Dail dimming

-调光深度 Dimming limits：1-100%

-控制：蓝牙智能控制系统

Controlling：Wireless intelligent

controlling

三.产品与体系认证

产品认证 Product Certification：CCC

质量体系认证 QCS.certification：ISO9001

环境管理体系认证 EMS. Certification：ISO14001

职业安全体系认证 OHSMS certification：ISO45001

四.安全与服务

灯具类别 Ⅰ类灯具

环境温度 -20℃~40℃

工作寿命 Working life：50000 hrs

防护等级 Ingress Protection rating：IP20

	A类配件	可配一到两款透镜
	颜色滤镜 LG-56-CB/G/Y
	B类配件	只可配一款透镜

	三类配件	只可配一款透镜
	Logo单色片 LG-56-BK	Logo彩色片 LG-56-TK/R/K

安装方式 Installation	型号 Model	外形 Shape	调光 Dimming	系列 Series	色温/显指 Color Temp./CRI	光束角 Beam angle	颜色 Color	光通量 Luminous flux	净重 N.W.
T：三回路 3-circuit track	820 20W	Y：圆形 Circular	D：不调光	03无蓝边系列	3:3000K Ra>95,R9>90	M： 25°	B：黑色 Black	330lm	1.58kg
H:单回路 1-circuit track	825 25W		F：单灯调光	05系列	E:3500K Ra>95,R9>90		W：白色 White	422lm	1.70kg
P：吸顶 Surface mounting			V： 0-10调光		4:4000K Ra>95,R9>90
			L： dali调光		C:2700-6000K Ra>93,R9>90
			A：无线智能调光

图例	控制	图例	控制

	单灯无极调光 Independant Continouosly dimming		1-10V回路调光 1-10V Circuit dimming

	可控硅回路调光 Silicon circuit dimming		无线蓝牙智能调光 Remote intelligent dimming

图例	具体参数		角度：25°

	型号：820-YF03 光束角：25° 功率：25W 光通量：300lm 光效：16.5lm/W			型号：825-YF03 光束角：25° 功率：25W 光通量：422lm 光效：16.9lm/W

	灯具高度 (米)	光斑直径 (米)	中心照度 (勒克斯)	灯具高度 (米)	光斑直径 (米)	中心照度 (勒克斯)
	1	0.22	8766	1	0.22	10519
	2	0.45	2191	2	0.45	2629
	3	0.67	974	3	0.67	1168


图例	具体参数		角度：25°（最小光斑）

	型号：820-YF05 光束角：25° 功率：25W 光通量：330lm 光效：16.5lm/W			型号：825-YF05 光束角：25° 功率：25W 光通量：422lm 光效：16.9m/W

	灯具高度 (米)	光斑直径 (米)	中心照度 (勒克斯)	灯具高度 (米)	光斑直径 (米)	中心照度 (勒克斯)
	1	0.31	6115	1	0.31	8932
	2	0.63	1528	2	0.63	2233
	3	0.95	679	3	0.95	992

图例	具体参数		角度：25°（最大光斑）

	型号：820-YF05 光束角：25° 功率：25W 光通量：330lm 光效：16.5lm/W			型号：825-YF05 光束角：25° 功率：25W 光通量：422lm 光效：16.9m/W

	灯具高度 (米)	光斑直径 (米)	中心照度 (勒克斯)	灯具高度 (米)	光斑直径 (米)	中心照度 (勒克斯)
	1	0.45	3509	1	0.45	5100
	2	0.90	877	2	0.90	1275
	3	1.36	389	3	1.36	566
