一.产品功能与描述:

1. 专业光学设计，最小光束角6°

2. 丰富的光学透镜配置∶10°，10X60°

3. 创新磁吸式前框，方便光学配件安装及更换专利号∶201420766176.3

4. 专利转动调节定位结构，高强度内六角转动主体，调节刻度标识，调节精准，定位可靠

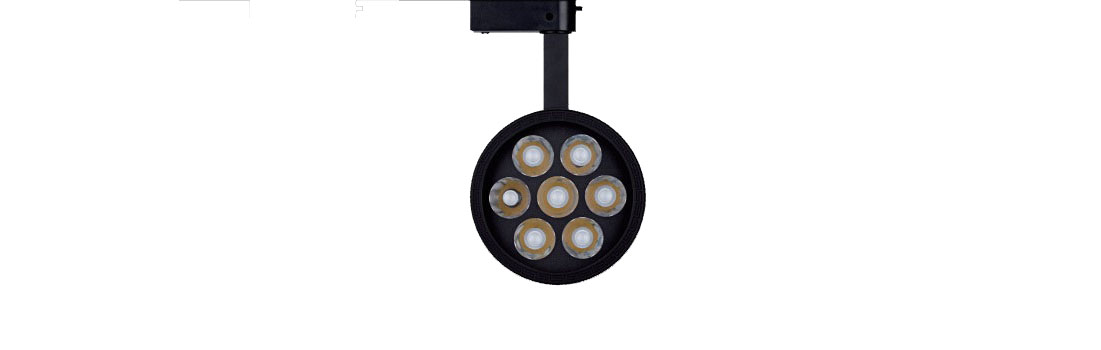

ENCOLED Spot Light

1. Optical design with the beam angle:6°

2. Multiple lens for beam angle 10°,10X60°

3. The original magnetic front frame benefit the optical replacement,Patent No.201420766176.3

4. Reliable adjustmer Dositioning svstem with accurate proiection,adjusting the scale indicating the rotation angle

二.产品特性:

        产品 描述
        1.光束角∶6° ，15°，26°，37°，48°，拉伸20X60°，60X20°，洗墙

2. 芯片∶ SMD ,七合一，功率 14W/21W ，显色指数∶97，色温：3000/3500/4000K,色容差<2,紫外线相对含量<5μW/lm

3.驱动∶220-240V AC50/60Hz输入，高品质恒流驱动提供短路，过流保护

4. 控制∶单灯无极调光，DALI调光，无线蓝牙智能调光等多种控制方式

5. 主材∶压铸铝材质，无外露明线，高反射率光学组件

6. 安装∶六线三回路轨道，四线三回路轨道，三线单回路轨道安装

7. 365°水平转动，90°垂直转动

8. 光源寿命：≥50000h，蓝光危害：达到低危险类（RG1)要求

9. 颜色∶白色，黑色

        Description
        1.Beam angle:6° ，15°，26°，37°，48°，20*60°，60X20°，Wallwash

2. LED Qty:  SMD ,7 in 1,  14W/21W,CRI>97,Color femp:3000/3500/4000K,SDCM<2，Relative UV content <5 μW/lm.

3. Driver:220-240V AC,50/60Hz;constant current LED driverwith short-circuit and over-load protection

4. Independant continuously dimmable, DAIdimmable& bluetooth dimmable module are available

5. Aluminum construction with outstanding thermal conductivity,Die cast yoke, High performance optical devices

6.  Six line 3-circuit track,four line 3-circuit track,Single-circuit track

7.365°rotation in horizon and 90°in vertical

8. Working life: 50000 hrs，Blue Light Hazard: Complies with Low Risk Group (RG1) requirements

9. Finish: White,Black

五.光学配件

产品配光：

1.窄光束角镜片：15°          型号：LEP-1500C-A2S

2.中光束角镜片：26°          型号：LEP-2600C-A2S

3.宽光束角镜片：37°          型号：LEP-3700C-A2S

4.超宽光束角镜片：48°       型号：LEP-4800C-A2S

5.拉伸光束角镜片：60X20° 型号：LEP-6020C-A2S

6.洗墙镜片：                       型号：LEP-3-119-X

六.产品参数

七.调光控制:

图例	控制		图例	控制
	单灯无极调光           Independant  Continouosly dimming			1-10V回路调光            1-10V Circuit dimming
	可控硅回路调光      Silicon circuit dimming			无线智能调光                Remote intelligent  dimming

八.配光曲线:

图例	具体参数		角度：6°		图例	具体参数		角度：洗墙
	型号：E14-CF02-S       光束角：6°       功率：14W       光通量：622.1lm       光效：62.8lm/W					型号：E14-CF02-N       光束角：洗墙       功率：14W       光通量：457.6lm       光效：72.7lm/W
	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	47538.8	0.05
	2	11884.77	0.12
	3	2971.19	0.25

图例	具体参数		角度：15°		图例	具体参数		角度：洗墙
	型号：E21-CF02-N       光束角：15°       功率：21W       光通量：1056.4lm       光效：78.8lm/W					型号：E21-CF02-N       光束角：洗墙       功率：21W       光通量：1655.32lm       光效：92.3lm/W
	灯具高度 (米)	中心照度 (勒克斯)	光斑直径 (米)
	1	5676.75	0.34
	2	1419.19	0.69
	3	630.75	1.04
